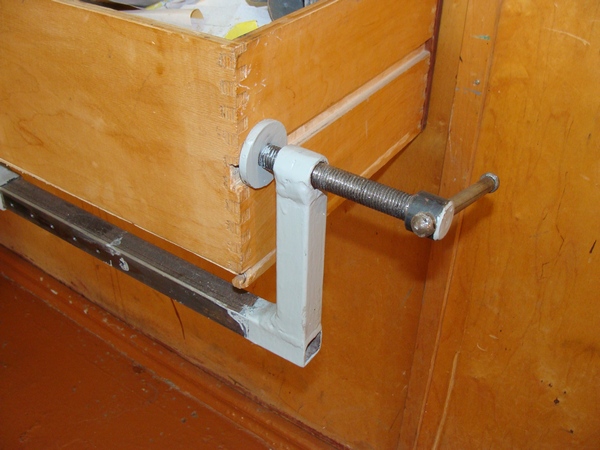

Струбцина из водопроводной трубы

Струбцина из водопроводной трубы



Струбцина из водопроводной трубы

Струбцина из водопроводной трубы

Струбцина из водопроводной трубы

Покупать струбцины весьма накладно. Поэтому, чтобы избежать лишних трат, нелишним будет знать, как делается струбцина своими руками. Довольно часто при изготовлении мебели или деревянных изделий требуются струбцины в большом количестве. Особенно, если деревянные изделия производятся профессионально. Для изготовления струбцин самостоятельно потребуются примитивные подручные материалы, которые есть у всех в наличии. Кроме того, сам процесс работы не сложен и не требует профессиональных навыков, что позволит быстро создать необходимый вспомогательный инструмент.

Самодельные струбцины своими руками

Схема струбцины: а — детали, б — в сборе, 1 – прямоугольное отверстие, 2 – толкатель, 3 – стенка корпуса, 4 – выступ, 5 – отверстие в корпусе, 6 – зажимной винт, 7 – подвижная губка, 8 – рычаг, 9 – выступ, 10 – отверстия с резьбой, 11 – винты.

Что такое струбцина, и есть ли смысл самостоятельного изготовления ее?

Струбциной называют вспомогательный инструмент, который используют, чтобы зафиксировать доски при их соединении (с помощью клея, крепежных метизов и т.д.) или в случае необходимости их сжатия. Обычно зажимы производятся из металлов или дерева. Струбцину применяют также, чтобы распиливать доски ровно, делать разводку для ножовки, соединять различные детали и элементы и т.д. При этом самодельные зажимы ничем не уступают покупным. Чтобы понять принцип изготовления струбцины своими руками, следует разобраться в ее конструкции.

Самодельные струбцины своими руками

Схема сборки угловой струбцины.

Такие зажимы состоят из 2 элементов – «тела» (рамы) и фиксирующего элемента (подвижный зажим). На подвижном элементе и раме имеются зажимные губки, а для лучшей фиксации подвижный элемент оснащен рычагом. Иногда встречаются и рычажные струбцины, но они редки из-за их сложности в производстве, как на промышленных предприятиях, так и в домашних условиях.

Схема работы струбцин проста: в тело инструмента вкладываются детали (или материал), требующие обработки, затем подвижным элементом зажимают рабочий материал (зажим происходит губками), после чего можно приступать к обработке или работе с деталями или материалом.

В большинстве случаев количество требуемых зажимов при той или иной операции не ограничивается 1 шт. Для плотной фиксации ножовки следует применить 2 шт, для фиксации деревянных досок – от 2 и больше (в зависимости от их длины). Кроме того, если требуется соединить детали, то рекомендуется применять пару зажимов. Многие забывают снимать их после выполнения работ, что часто приводит к утрате инструмента. А примитивные металлические зажимы фабричного изготовления стоят недешево, что делает экономически выгодным изготовление таких инструментов самостоятельно. Ниже рассмотрим, как изготовить столярные зажимы из дерева и металла, и как изготавливается угловая струбцина своими руками.

Делаем деревянную струбцину

Деревянную струбцину сделать гораздо проще, чем все остальные виды такого инструмента. Такие зажимы очень удобны при выполнении различных столярных работ.

Самодельные струбцины своими руками

Основные материалы, необходимые для изготовления струбцины.

Для их изготовления потребуются:

  • кусочки досок (можно фанеры);
  • шпильки (на которые следует предварительно нарезать резьбу);
  • гайки (под резьбу шпилек);
  • рейки.

Для изготовления зажима следует подготовить две шпильки длиной 200 мм с предварительно нарезанной резьбой и 2 шпильки длиной 120 мм. Важно, чтобы все 4 шпильки имели один и тот же диаметр. Далее под резьбу шпилек подбираются гайки, заготавливаются две рейки. Рейки следует заготовить из древесины твердых пород. Идеальным будет дуб, но подойдут и буковые, березовые или ясеневые рейки.

Затем рейки нужно сделать одинаковыми по размеру. Для этого отпиливают все лишнее и производят шлифовку. Затем в каждой рейке просверливают по 2 отверстия. Отверстия должны находиться в одних и тех же точках у каждой рейки. Диаметр отверстий должен совпадать с диаметром шпилек.

Следующий этап – наклейка фанеры (в качестве губок) на поверхность реек. Когда фанера наклеена, все выступающие части обрезаются по размеру реек, а сами фанерные губки просверливаются по отверстиям в рейках.

Самодельные струбцины своими руками

Ножовка по металлу до модификации и полученные из нее струбцины после модификации.

Потом в полученные отверстия вставляются длинные рейки. Они будут выполнять функции направляющих.

После того как направляющие установлены, они фиксируются гайками к рейкам. На каждую направляющую навинчивают по 2 гайки.

Далее следует вставить короткие шпильки. Чтобы сделать их неподвижными, шпильки расклепывают с одной стороны. Важно, чтобы одну шпильку расклепали с тыльной стороны одной рейки, а другую – с тыльной стороны другой. В качестве зажимов используются гайки. Для того чтобы их было удобнее закручивать, используются гайки-барашки. При этом важно нарезать резьбу на фиксирующих шпильках по всей их длине.

На этом изготовление деревянной струбцины завершено.

Как сделать винтовую металлическую струбцину

Для изготовления такого зажима сначала необходимо подготовить материалы. Для тела зажима можно использовать лист стали примерно 1 см толщиной или ровные и прямые металлические обрезки такой же толщины. Длина заготовки зависит от того, какое рабочее расстояние будет у струбцины. Для изготовления потребуются длинные винты или болты М8 или М10.

Самодельные струбцины своими руками

Схема сборки струбцины.

В начале процесса изготовления на материале заготовки наносится разметка будущего тела инструмента. Часто тело инструмента выглядит похожим на букву «С». При этом толщина заготовки может быть различной. Она зависит только от необходимой длины рабочей зоны. Когда разметка нанесена, деталь вырезают. Для этого в домашних условиях используют газовые резаки, ацетиленовые горелки или болгарку. Болгарку применяют для заготовок небольшой толщины, ее проблематично применять при вырезании малых фигурных элементов.

Когда заготовка вырезана, ее шлифуют с помощью напильников, наждачной бумаги. Шлифовка – это важный процесс, если не отшлифовать деталь, то есть вероятность порезаться об острые края при работе с инструментом.

Затем на одной из сторон делают крепеж для подвижного элемента. Для этого к одной из сторон тела струбцины приваривают гайки М8 или М10. Если нет болтов или шурупов достаточной длины, можно использовать шестигранники или пруты арматуры нужной длины. Предварительно на них следует нарезать резьбу. На конец винта приваривают ровную плоскую деталь (с рабочей стороны), которая будет выполнять функции губок. На противоположную сторону приваривается рычаг (в качестве рычага можно использовать шпильки), который должен упростить процесс зажима. На этом изготовление струбцины завершено.

Другой вариант – изготовить зажим наподобие штангенциркуля. Для этого используется раздвижная рамка, изготовленная из стальной полосы. Конец полосы расплющивается, и к нему навариваются губки. Далее из той же полосы изготавливается подвижный элемент, к которому привариваются гайки и вкручивается винт для фиксации.

Такую струбцину изготовить сложнее, но она имеет более больший ход и, соответственно, большую рабочую область.

Любому, кому приходилось мастерить что-нибудь своими руками в направлении благоустройства собственного жилища, нет необходимости рассказывать о важности разного рода струбцин и зажимов. Без их наличия невозможно себе представить как столярное, так и слесарное ремесло. Чтобы качественно обработать любую деталь, необходима струбцина. Своими руками её вполне можно изготовить в домашних условиях при помощи самых элементарных инструментов.

Виды и типы струбцин

Самодельные струбцины своими руками

Механические зажимные устройства различаются как по назначению, так и по материалу, из которого они изготовлены. Основными исходными материалами являются металлический профиль и деревянный брус.

Иногда струбцины собирают довольно сложной пространственной конфигурации: они обеспечивают как горизонтальное, так и вертикальное сжатие обрабатываемой заготовки. Для сборки столярных изделий, когда необходим постоянный контроль прямого угла, очень удобна струбцина угловая. Своими руками сделать её вполне возможно, но лучше попрактиковаться на менее сложных конструкциях.

Различаются струбцины и по типу элементов, создающих механическое сжатие. Самыми распространёнными являются струбцины на основе винтового механизма. Но подойти для конструкции может всё, что способно обеспечить необходимое усилие сжатия. Вплоть до резиновых жгутов, нарезанных из старых автомобильных камер.

Почему бы их просто не купить?

В любом инструментальном магазине струбцины представлены в более или менее широком ассортименте. Да и у любого мастера их в арсенале имеется достаточное количество. Что обычно останавливает умельца от покупки ещё одной? Во-первых, цена — качественный инструмент не может быть дешёвым уже по определению. Во- вторых, не всегда можно найти необходимое. Струбцина, своими руками сделанная под выполнение конкретной задачи, обеспечивает процесс сборки изделия в индивидуальном порядке. При помощи универсальной струбцины из инструментального магазина этого добиться можно далеко не всегда. Самодельные струбцины своими руками

Недостатки стандартного инструмента

На строительном рынке можно найти немало струбцин, которые выглядят как настоящие и стоят дорого, только работают очень недолго. Они, как правило, китайского производства. Их придётся выбросить вслед за деньгами, которые были за них уплачены. Чаще всего выходит из строя винтовая передача, её делают из дешёвого низкокачественного сплава. Если нет желания выбрасывать на ветер деньги, то следует задуматься о том, как сделать струбцину своими руками. Результатом этого станет не только ещё одна полезная вещь в инструментальном арсенале мастера, но и возросший уровень квалификации и самоуважения.

Струбцина своими руками: что необходимо для её изготовления

Самодельные струбцины своими руками

Прежде всего необходимо обзавестись качественным брусом из древесины твёрдых лиственных пород или отрезком металлического прокатного профиля (лучше всего швеллерного сечения) — это основа, на которой должны быть смонтированы упор и винтовой механизм. Важнейшим элементом струбцины является именно он. Лучше всего подойдёт болт с гайкой крупного профиля резьбы. Для сборки конструкции в единое целое понадобится дрель с насадками и стандартный болтовой крепёж. Изготовление струбцин своими руками не требует выдающейся квалификации, но всё же элементарными столярными и слесарными навыками следует обладать.

Делаем струбцину

Важнейшим преимуществом самодельной струбцины является её узкая направленность на обеспечение конкретной технологической операции. Именно поэтому необходимо всё тщательно замерить и набросать схематический чертёж будущего изделия. Струбцина, своими руками сделанная, может и должна прослужить очень долго, но произойдёт это только в том случае, если она грамотно сконструирована и правильно собрана.

Самодельные струбцины своими руками

На несущем станинном брусе должны быть смонтированы упор и винтовой механизм. Свободный ход винта обеспечивает достаточное усилие для сжатия. Крепление упора и винта с гайкой должно исключать их вырывание из фиксированного положения при приложении технологического усилия. Важным моментом является наличие маховика, смонтированного на головной части технологического винта. Если его не предусмотреть и не выполнить, то сжатие струбцины придётся осуществлять при помощи гаечного ключа. Что и не производительно, и не функционально.

В целях возможного применения струбцины как можно в большем количестве операций упор на ней обычно выполняют в виде съёмного блока, который можно ставить в несколько фиксированных положений. Для сборки больших деревянных плоскостей имеет смысл сконструировать более сложную струбцину в виде системы из двух или более винтов, смонтированных на одной станинной основе. Усилия, вложенные в изготовление технологического инструмента, всегда дают должную отдачу при его использовании.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Самодельные струбцины своими руками

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Самодельные струбцины своими руками

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

Самодельные струбцины своими руками

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Самодельные струбцины своими руками

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Самодельные струбцины своими руками

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Без струбцины не может обойтись никакой мастер. Будь то столяр, или слесарь, обрабатывающий металл – всегда есть необходимость ее использования.

Самодельные струбцины своими руками

Это приспособление выпускается в разных вариантах, от универсальных до специализированных. Сравнительно недавно появилась новая модификация: быстрозажимная струбцина. Развивает усилие сжатия до 450 кг.

Самодельные струбцины своими руками

Задача у всех видов общая – зафиксировать заготовки для обработки или соединения между собой.

Как и любой другой инструмент – струбцины можно приобрести в магазине или изготовить самостоятельно. Второй вариант часто выбирают профессионалы. Проще придумать собственную конструкцию, чем искать вариант для индивидуальных задач.

Самодельная струбцина – разновидности и технологии изготовления

Самодельные струбцины своими руками

Такие приспособления применяются для фиксации двух предметов (не обязательно одного размера) под прямым углом, для соединения их между собой любым способом. Это могут быть деревянные заготовки при склеивании, или сборке при помощи уголков и конфирмата.

Самодельные струбцины своими руками

Однако чаще всего, угловая струбцина используется в качестве кондуктора для сварки металлических деталей под прямым углом.

Для изготовления понадобятся:

  • стальной уголок 40 мм, толщиной 3-4 мм;
  • стальные пластины шириной 40-50 мм;
  • шпильки с резьбой, желательно закаленные;
  • прутки для воротков;
  • гайки для червячного механизма;
  • сварочный аппарат;
  • дрель, метчики.

Уголки привариваем к стальным пластинам строго под углом 90°.

Самодельные струбцины своими руками

На каждую сторону крепим при помощи сварки червячную конструкцию. Это такой же уголок с наваренной упорной гайкой или утолщением, в котором нарезана резьба в соответствии со шпилькой-воротком. Ширина рабочего зазора подбирается под потенциальные заготовки.

ВАЖНО! Если диапазон размеров обрабатываемых деталей слишком широк – лучше изготовить несколько струбцин. Слишком большой ход воротка не способствует прочной фиксации.

В рабочую гайку вкручивается шпилька-вороток, после чего на ее конце собирается упор. Как правило, это конструкция из двух металлических шайб разного размера. Упор должен свободно прокручиваться на шпильке.

Самодельные струбцины своими руками

С обратной стороны воротка сверлим отверстие, в которое вставляем металлический прут, в качестве рычага.

Самодельные струбцины своими руками

Правильно собранная струбцина из металла позволяет надежно крепить стальные детали при сварочных работах, или деревянные при столярных. Конструкция настолько простая в изготовлении – что стала настоящим житом среди мастеров самодельщиков.

Самодельные струбцины своими руками

Столярная вариант 1

Простейшая струбцина из дерева, применяемая в столярном деле – изготавливается из следующих материалов:

  1. Два деревянных бруска и нетвердого, но прочного материала. Подойдет сосна. Слишком твердая древесина будет оставлять следы на заготовке при сильной фиксации;
  2. Мебельные гайки с фиксатором под дерево;

Самодельные струбцины своими руками

  • Стальные шпильки, не обязательно из дорогой закаленной стали;

    Самодельные струбцины своими руками

  • Гайки — барашки с резьбой, соответствующей шпилькам;

    Самодельные струбцины своими руками

  • Шайбы упорные, также можно использовать обычные, недорогие.
  • Из брусков выпиливаются рабочие клещи. В них строго параллельно сверлятся отверстия под шпильки, с небольшим люфтом.

    Самодельные струбцины своими руками

    Шпильки вкручиваются в мебельные гайки, и контрятся. Схождение обеспечивается барашками, или обычными гайками с рожковым ключом (если требуется особо прочный захват).

    СОВЕТ! Если вы сделаете два комплекта одинаковых струбцин – область применения расширится. Тогда можно применять приспособление, как столярные тиски.

    Самодельные струбцины своими руками

    Столярная вариант 2

    Для оперативной фиксации небольших деталей применяется струбцина, выполненная в форме штангенциркуля.

    Самодельные струбцины своими руками

    Приспособление изготавливается из брусков и тонкой фанеры. Червячная система привычная – мебельные гайки и шпилька-вороток. Неподвижный упор прочно закрепляется на одном конце направляющей рейки. На самой рейке вырезаются углубления для фиксации подвижного механизма.

    Передвинув кронштейн на необходимое расстояние – остается повернуть на несколько оборотов вороток, и деталь зафиксирована. После отпускания упорного механизма – каретка легко перемещается, освобождая заготовку.

    Самодельные струбцины своими руками

    Стационарный вариант этой струбцины имеет рельсовую конструкцию. На двух направляющих, установленных параллельно – на одинаковом расстоянии нарезаются пазы. На них, с помощью металлических тяг крепятся неподвижные упоры. Их можно перемещать на нужное расстояние, по ширине заготовок. Неподвижные упоры с червячным механизмом устанавливаются в торце брусков.

    Самодельные струбцины своими руками

    Зажим осуществляется привычным способом – мебельная гайка, шпилька, вороток.

    Столярная вариант 3

    Иногда бывает необходимо просто прижать заготовку к столу для обработки. Для этого существует самозажимная струбцина. На иллюстрации видно, как сделать металлический или деревянный кронштейны.

    Самодельные струбцины своими руками

    Принцип действия прост – необходим рычаг с эксцентриком на поворотном конце. Повернув его не определенный угол – получаем автоматический быстрый зажим. Общая высота регулируется шпилькой, закрепленной на верстаке.

    Можно закрепить две струбцины этого типа на передвижном шаблоне, для массового фрезерования одинаковых заготовок.

    Самодельные струбцины своими руками

    Такой вид быстрозажимных струбцин изготавливается индивидуально для каждой матрицы, или переставляется на новую подложку для выпиливания очередной формы.

    Трубная струбцина

    Сварка металлических труб торец в торец – достаточно сложная задача, требующая точной ориентации заготовок в пространстве. Если вы привариваете отрезок трубы к готовой системе, закрепленной в помещении – задача упрощается. А сварка свободно лежащих отрезков требует наличия помощника или специального приспособления.

    Струбцина для сварки труб легко изготавливается из металлического уголка и стальных пластин.

    Самодельные струбцины своими руками

    Фиксируются половинки струбцины традиционно для самодельных конструкций – при помощи шпилек с резьбой. Получается очень простая и эффективная конструкция.
    Как своими руками сделать струбцину смотрите видео. Подробное описание процесса изготовления.

    Поделиться с друзьями:

    Самодельные струбцины своими рукамиСамодельные струбцины своими руками

    Качественные и надежные зажимы получаются, если их изготавливать:

    Как делать струбцину своими руками: пошаговая инструкция

    1. для изготовления необходимо: пара шпилек, длина резьбы которых 200 мм и Ø около 5 мм; еще одна пара шпилек с тем же Ø, но с длиной резьбы 120 мм, гайки, пара дощечек из фанеры размером 15х150х200 мм, пара реек размером 20х40х240 мм;
    2. самодельные струбцины крепят на поверхности рабочего стола: применяем бруски, приготовленные для крепления к верстаку зажима; на них просверливают несколько отверстий для плотного прижатия друг к другу гаек со шпильками;
    3. нижний брус для устойчивости располагают плотно (плашмя) на горизонтальной поверхности, а верхний – ребром к столешнице;
    4. далее устанавливают фанерные дощечки, к ним прилагают брусок, который крепят на поверхности стола. Важно проследить, чтобы нижний край досок был на 3 см ниже бруска;
    5. все три элемента просверливают насквозь, в них чуть позже фиксируют шпильки;
    6. одну дощечку фиксируют к нижнему бруску, вторая доска будет служить зажимом;
    7. струбцину делают с помощью подвижной фанерной полоски;
    8. короткие шпильки крепят струбцину к поверхности стола, длинные определяют рабочий ход. Гайки – для фиксации подвижной части и регулировки силы зажима, в конструкции они выполняют роль рычагов.

    Самодельные струбцины своими рукамиСамодельные струбцины своими руками Шаг 1 — Простейшую струбцину из дерева изготавливают из двух деревянных брусков (подойдет сосна). Слишком твердая древесина будет оставлять следы на заготовке при сильной фиксации Самодельные струбцины своими рукамиСамодельные струбцины своими руками Шаг 2 — Мебельные гайки с фиксатором под дерево Самодельные струбцины своими рукамиСамодельные струбцины своими руками Шаг 3 — Стальные шпильки, они не обязательно должны быть из закаленной стали Самодельные струбцины своими рукамиСамодельные струбцины своими руками Шаг 4 — Гайки — барашки с резьбой, что соответствуют шпилькам Самодельные струбцины своими рукамиСамодельные струбцины своими руками Шаг 5 — Упорные шайбы можно использовать обычные. Из брусков выпиливают рабочие клещи. Строго параллельно сверлят отверстия под шпильки с небольшим люфтом. Шпильки вкручивают в мебельные гайки. Схождение обеспечивается барашками или обычными гайками с рожковым ключом (если требуется прочный захват) Самодельные струбцины своими рукамиСамодельные струбцины своими руками Шаг 6 — Готовая струбцина

    Как использовать самодельные струбцины?

    Рычажные струбцины совершенно не требуют особой силы от мастера: для хорошего зажима детали следует просто использовать рычаг, выполняющий работу за человека. Остальные типы быстрозажимных инструментов отличаются разным механизмом зажима, но все они удобные.

    Для сварки используют угловую струбцину, благодаря которой сварочные работы выполняются гораздо быстрее и проще. Именно она является универсальным фиксатором, скрепляющим при сварке надежно обрабатываемые поверхности под необходимым углом (от 30 до 90 градусов).

    Трубная струбцина используется при сварке металлических труб торец в торец, поскольку задача довольно сложная, требующая не только навыков, но и точной ориентации заготовок в пространстве.

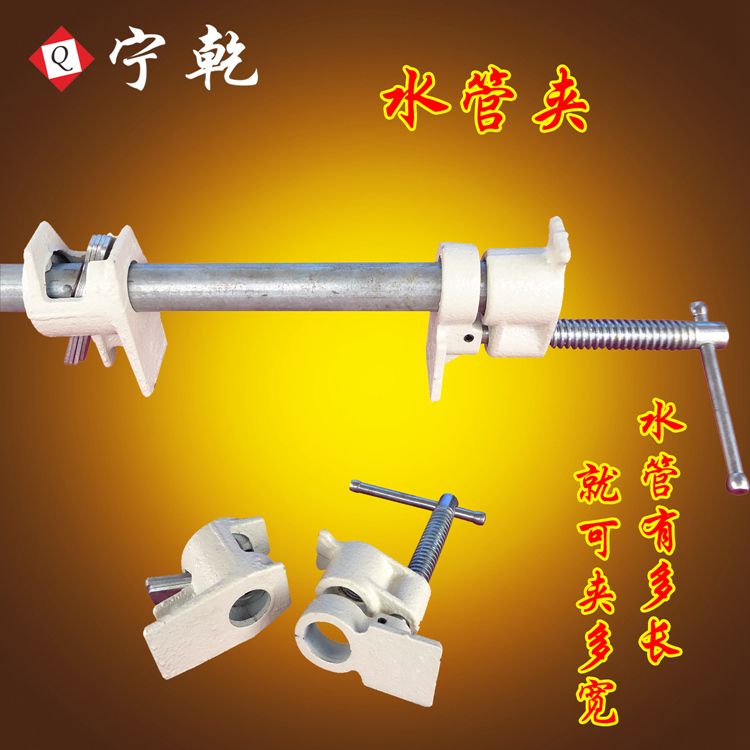

    Обычно трубные струбцины изготавливают из водопроводных труб в ½ или ¾ дюйма, на которые навинчивается неподвижный упор и подвижная губка. Струбцина может быть любой длины, стоит лишь нарезать резьбу на одном конце трубы и навинтить затем на нее упор.

    Зажим можно в любой момент переставить на трубу другой длины или демонтировать.

    Трубная модель, изготовленная своими руками:

    Деревянные струбцины изготовить намного проще, чем остальные виды:

    Ленточная струбцина широкого спектра предназначена для удобного склеивания рамок и ящиков, используется при ремонте деревянных стульев, рам, столешниц, аквариумов.

    В основе струбцины – ремень, капроновый или кожаный. Именно с его помощью передается прижимное усилие на сопряженные детали. Обеспечивает любой заготовке равномерное усилие прижатия и прочную фиксацию.

    Среди столярных струбцин — f-образные, представляющие собой комбинирование неподвижной губки на конце плоского стального основания и скользящей регулируемой губки. Имеют глубокий зев, позволяющий фиксировать деталь далеко от ее кромки.

    На губке зажима у скользящей головки может быть установлен эксцентриковый рычаг или регулировочный винт.

    Струбцины двух типов:

    • Light duty (для легкого использования) — тонкие и узкие, не занимают много места и характеризуются малым весом;
    • Heavy duty (для более тяжелых работ) характеризуются простотой и дешевизной.

    ВАЖНО! В работе последние не очень удобны, поскольку держать их приходиться двумя руками и потом закручивать.

    При изготовлении и для стяжки мебельных щитов, дверей и окон используется струбцина вайма.

    Подразделяются на два типа:

    1. открытые используются для склеивания в щит досок и стягивания шипов при сборке деревянных дверей и окон;
    2. закрытые применяются только для склеивания щитов.

    Струбцины закрытого типа состоят из двух шин, при этом щит оказывается зажатым снизу и сверху между шинами, что предупреждает коробление щита при стягивании.

    Ручные тиски (струбцина) используют для надежного фиксирования различных деталей при их склеивании, резке или обработке. Именно благодаря ручным тискам удается получить устойчивое положение нужной детали.

    ВАЖНО! Ручные тиски – это не обычные тиски, прикручиваемые к столу. Состоят они из двух основных частей – неподвижной (стержневой рамы) и подвижной, с помощью которой регулируется расстояние зажима и фиксируется сама деталь.

    Для циркулярки отлично подойдут прижимные струбцины, применяемые для точного и аккуратного распиливания небольших отрезков материала, сгибания и прочих операций с деревом.

    Для чего еще нужны столярные струбцины?

    • для крепления различных элементов в процессе сборки мебели, для склейки щитов, непосредственно мебельного щита, склеивания досок;
    • крепление датчика эхолота на торец лодки. Используются струбцины и для вязания мушек;
    • на струбцине возможно крепление настольной лампы. Светильник на струбцине — это лампа с креплением к столу. Она имеет зажим, что жестко фиксируется на поверхности. Колонна настольной лампы гибкой конструкции позволяет регулировать источник света в любом нужном направлении;
    • пильный диск для болгарки крепится именно струбцинами;

    ВАЖНО! При отсутствии трубы либо полки, на которые можно прикрепить струбцины, следует подумать о небольшом держателе для их хранения. Для этого достаточно прикрепить две треугольные дощечки на стенную панель, а между ними разместить сами струбцины. Возможно, это будет пара держателей — с одной стороны можно вешать короткие струбцины, а с другой – длинные.

    • ременную модель, служащую для фиксации больших или сложных по форме предметов, чаще всего используют для склеивания рамок. Корпус устройства может быть изготовлен из нейлона и металла, что гарантирует длительный срок службы;
    • для стяжки половой доски;
    • для ремонта крыльев авто;
    • для изготовления напольного стапеля, торцовочной пилы;
    • для сшивания документов в делопроизводстве и для архивного переплета;
    • для закрытия крышки часов. При самостоятельной чистке, замене батарейки и другой работе с хронографами сталкиваются с проблемой, как закрыть заднюю крышку наручных часов. Сделать это непросто, если это дорогие швейцарские часы, поскольку механизм закреплен довольно плотно во избежание нарушений герметичности;
    • в обувной мастерской используют специальные струбцины для обуви, которые реально изготовить своими руками. С данными устройствами ремонт обуви происходит намного качественнее и быстрее.

    Самодельные струбцины своими рукамиСамодельные струбцины своими руками

    Анастасия Пацула — 1 июня 10:00

    Самодельные струбцины своими руками

    В процессе деревообработки без столярной струбцины в большинстве случаев не обойтись. Необходимо ли склеить деревянные заготовки, закрепить лист, доску, плиту во время раскроя – струбцина обязательно понадобится. В продаже подобные изделия есть, но, по отзывам опытных мастеров, они характеризуются двумя существенными недостатками – ограничением по типоразмеру и невысокой прочностью, так как в основном для их производства используются мягкие металлы (сплавы), с целью снижения себестоимости.

    Те, кому приходится работать с древесиной довольно часто, предпочитают самодельные столярные струбцины. Как своими руками сделать такое приспособление, на что обратить внимание и учесть – об этом и рассказывается в статье.

    Существует множество модификаций столярных струбцин – угловые, G-образные, кромочные, универсальные. Одни используются для постоянной работы с различными заготовками (по площади, толщине), другие изготавливаются под конкретную технологическую операцию (для одноразового применения).

    Автор считает целесообразным остановиться лишь на тех, которыми чаще всего пользуются «домашние умельцы». Если станет понятен принцип их функционирования, то своими руками получится сделать любую разновидность столярной струбцины, под собственные запросы. Если, конечно, «включить» фантазию и хорошенько подумать.

    Самодельные струбцины своими руками

    Автор сознательно не указывает линейные размеры зажимов. Одно из преимуществ их самостоятельного изготовления заключается в возможности произвольного выбора формы и габаритов столярных струбцин. Какого-то стандарта на такие приспособления не существует. Да и «разжевывать» элементарные вещи человеку, который привык (и умеет) все делать своими руками, вряд ли целесообразно. Главное – дать идею, «натолкнуть на мысль», а все остальное – на собственное усмотрение.

    Вариант №1

    Простейшая модификация зажима. Делается довольно быстро, но применение такой столярной струбцины несколько ограничено. Хотя в большинстве случаев, при работе с малогабаритными образцами, ее бывает вполне достаточно.

    За основу приспособления берется рамка ножовки по металлу. Элементы крепления полотна заменяются длинными стержнями с резьбой, на одном конце которых – железный «пятак» (как вариант – гайка), на другом – или съемная ручка, или оголовок под рожковый ключ.

    Самодельные струбцины своими руками

    Так как рамка может регулироваться по длине, такая струбцина позволит фиксировать заготовки различной толщины. В основном применяется при склеивании деталей (о выборе хорошего клея читайте здесь ), так как корпус приспособления сам ни на какой поверхности закрепить не получится. Единственное, что нужно учесть – если рамка складная (старая модификация «ножовки»), то придется в месте изгиба наложить «шину» (например, обмотать клейкой лентой). В эксплуатации такая струбцина не совсем удобна, но за неимением чего-то более подходящего – неплохое решение проблемы.

    Вариант №2

    Также довольно простая модель струбцины. Она своими руками делается сравнительно быстро. Устройство приспособления понятно из рисунка. Все, что понадобится – металлический уголок и пара длинных винтов или резьбовых шпилек.

    Самодельные струбцины своими руками

    Если изготовить несколько подобных струбцин, то с их помощью получится выполнять различные столярные работы. Например, склеивать длинные заготовки. Для этого достаточно выставить зажимы с определенным интервалом, а между упорами и обрабатываемым образцом проложить металлические полосы или рейки из дерева твердой породы. Как вариант – закрепить сборку на верстаке. То же самое касается и раскроя заготовок.

    Перед распиловкой они фиксируются на столешнице, и их неподвижность будет гарантирована. Такую конструкцию можно и доработать, приварив к уголкам металлические пластины. Этим значительно увеличивается площадь прижима.

    Самодельные струбцины своими руками

    По сути, для бытового применения такая модификация столярной струбцины – одна из лучших. У опытных мастеров под рукой всегда имеется готовый комплект из нескольких приспособлений с разными габаритами. В зависимости от специфики работы, может понадобиться прижимное устройство из уголка или на 25, или 45.

    Универсальность подобной модификации в том, что она из металла, следовательно, характеризуется достаточной прочностью. В отличие от струбцин деревянных, здесь можно регулировать силу прижима в большом диапазоне, да и работать не только с древесиной, а и с другими материалами – стеклом, пластиками, «железом». Чем в быту нередко и приходится заниматься.

    Такую конструкцию можно несколько видоизменить. Например, при обработке бревен на мини-пилораме (роспуск на доски, распиловка) их необходимо также фиксировать. В этом случае подойдет усовершенствованная модификация такой столярной струбцины. Достаточно за ее основу взять полосовое железо, на концах которого приварить те же уголки.

    Разновидности и модификации

    Вот еще несколько разновидностей столярных струбцин. Все эти зажимы несложно собрать своими руками.

    Самодельные струбцины своими рукамиСамодельные струбцины своими рукамиСамодельные струбцины своими руками

    Вопрос в другом – насколько целесообразно использование в качестве исходного материала древесины? Есть аргументы и «за», и «против». Но если для основы столярной струбцины выбирается дерево, то оно должно соответствовать определенным критериям.

    • Порода – только твердая (груша, дуб, орех и аналогичные). В противном случае о какой-либо силе прижима говорить не приходится. Да и долговечность струбцины их «мягкого» дерева вызывает определенные сомнения.
    • Влажность – минимальная. Только после качественной просушки материала его можно использовать для изготовления деталей зажимного приспособления.

    Основные рекомендации и идеи даны. Хорошему хозяину этой «информации к размышлению» достаточно, чтобы принять решение, какая модель столярной струбцины ему более подойдет. А как именно ее сделать – понять несложно.

    Удачи вам, читатель, в изготовлении своей собственной струбцины. Не бойтесь фантазировать, и все у вас получится!

    Похожие статьи:

    Самодельные струбцины своими руками Основные виды фрез для ручного фрезера в зависимости от назначения в деревообработке Самодельные струбцины своими руками Как выбрать хорошую ножовку по дереву для дома — советы и обзор моделей Самодельные струбцины своими руками Как правильно выбрать электрический рубанок для дома — важные параметры и советы Самодельные струбцины своими руками Выбираем насадки на болгарку для обработки дерева — виды и характеристики Самодельные струбцины своими руками Выбираем клей для фанеры на стяжку — виды, цены и рекомендации Самодельные струбцины своими руками Как выбрать лак для дерева для внутренних работ без сильного запаха — виды и рекомендации


    Внимание, только СЕГОДНЯ!


Источник: http://studvesna73.ru/07/23/4665/


Струбцина из водопроводной трубы фото



Струбцина из водопроводной трубы

Струбцина из водопроводной трубы

Струбцина из водопроводной трубы

Струбцина из водопроводной трубы

Струбцина из водопроводной трубы

Струбцина из водопроводной трубы

Струбцина из водопроводной трубы

Струбцина из водопроводной трубы

Струбцина из водопроводной трубы

Струбцина из водопроводной трубы

Струбцина из водопроводной трубы

Струбцина из водопроводной трубы

Струбцина из водопроводной трубы

Струбцина из водопроводной трубы

Струбцина из водопроводной трубы
